Hướng dẫn sử dụng máy cuộn: Giải pháp cuộn dây hiệu suất cao Gia Hưng Shengbang

Nếu bạn đang đánh giá một máy cuộn cuộn cho dây chuyền sợi tổng hợp tốc độ cao thì kết luận rất rõ ràng: Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang lấy cuộn dây duy trì tốc độ cuộn dây cơ học lên tới 7.000 m/phút, đạt tỷ lệ đứt đầu cuối thấp hơn đáng kể và có khả năng sản xuất sợi Nylon loại HMLS. Hướng dẫn này hướng dẫn người quản lý sản xuất thông qua việc lựa chọn loại, các thông số chính, lắp đặt, bảo trì và trường hợp ROI để nâng cấp lên máy cuốn tự động hiện đại.

Vai trò thiết yếu của máy cuộn cuộn trong sản xuất sợi tổng hợp

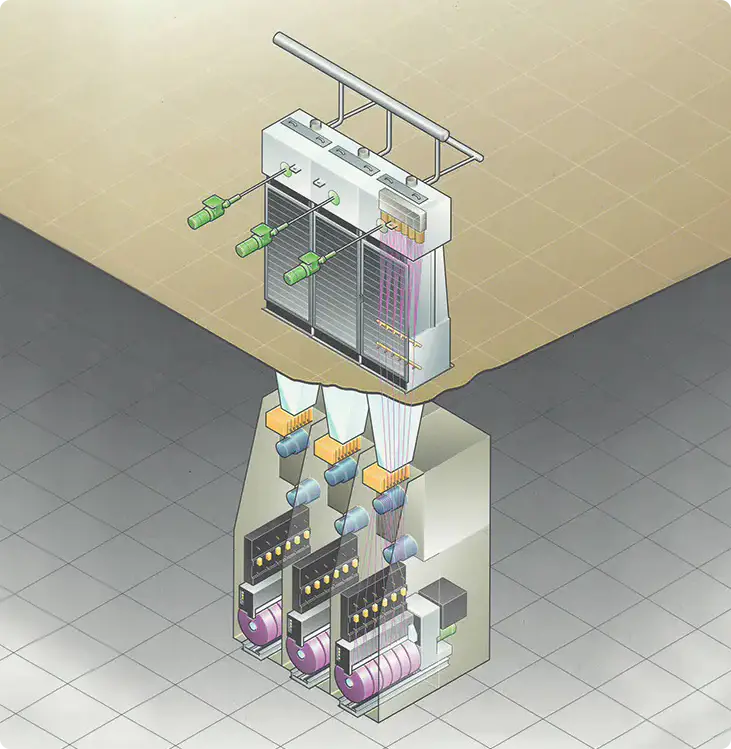

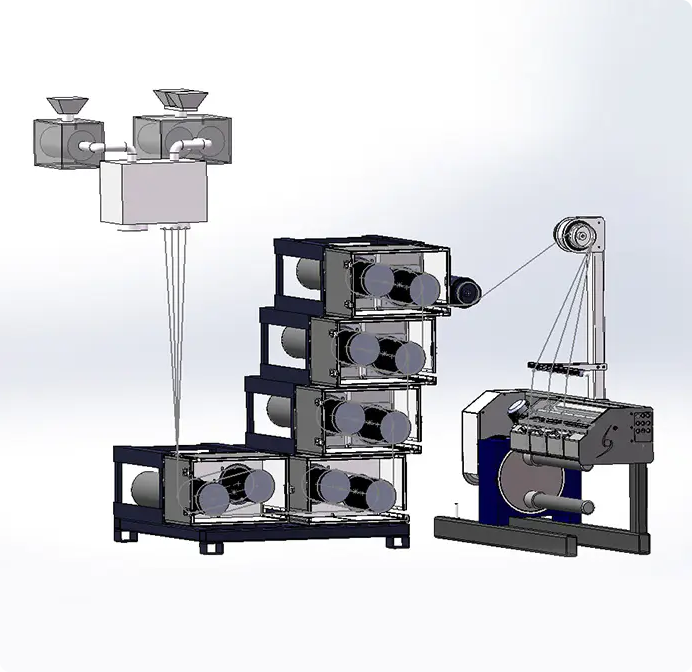

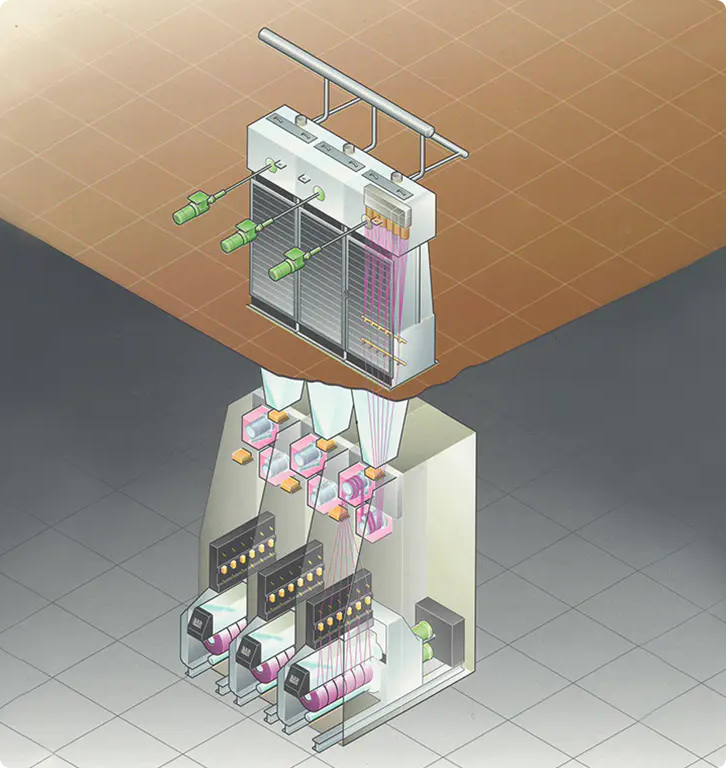

Máy đánh ống cuộn lên là trạm hoạt động cuối cùng trên mỗi dây chuyền kéo sợi nóng chảy. Công việc của nó là nhận sợi nhựa nóng chảy ở tốc độ dây chuyền do gói kéo sợi đặt ra, xây dựng một gói chính xác về mặt hình học và chuyển gói đó đến các máy tạo kết cấu, uốn cong hoặc dệt xuôi dòng mà không có khuyết tật.

Ba bối cảnh ứng dụng phổ biến nhất đều đặt ra những yêu cầu riêng biệt:

• POY (Sợi định hướng một phần) — Tốc độ đường dây 2.800–3.500 m/phút; yêu cầu góc cuộn chéo nhất quán để duy trì khả năng kéo.

• FDY (Sợi kéo hoàn toàn) — Tốc độ đạt 4.500–6.000 m/phút; đòi hỏi lực căng cực kỳ ổn định để ngăn chặn sự sai lệch hướng tinh thể.

• Vải thun / Elastane — Tốc độ thấp hơn (600–1.200 m/phút) nhưng độ nhạy cực cao đối với dao động lực căng; việc ngăn chặn cuộn băng là rất quan trọng.
• BCF / Sợi thảm - Dây tóc liên tục dạng khối; gói hàng có đường kính lớn lên tới 300 mm, yêu cầu mô-men xoắn cao ở tốc độ thấp.

Điểm chuẩn của ngành cho thấy máy cuốn không phù hợp góp phần gây ra 35–55% tổng số trường hợp đứt đầu dây trên dây chuyền kéo sợi nóng chảy (CIRFS, dữ liệu thành viên 2024). Đầu tư vào một máy lên ống tự động được chỉ định chính xác thường làm giảm tỷ lệ đó xuống dưới 8%.

So sánh các loại máy cuốn cuộn phổ biến

Ba dạng hình học cuộn dây cơ bản được sử dụng trong sản xuất sợi công nghiệp. Bảng dưới đây tóm tắt những khác biệt quan trọng để giúp bạn thu hẹp lựa chọn của mình:

Đối với hầu hết các nhà sản xuất POY và FDY chạy dây chuyền trên 3.000 m/phút, Máy cuộn dây tự động kiểu tháp pháo là tiêu chuẩn công nghiệp và mang lại tổng chi phí sở hữu tốt nhất trong vòng đời tài sản 10 năm.

Jiaxing Shengbang Take Up Winder: Điểm nổi bật và thông số kỹ thuật của sản phẩm

Công ty TNHH Thiết bị Cơ khí Gia Hưng Shengbang đã sản xuất máy đánh ống cuốn và thiết bị kéo sợi phụ trợ từ năm 2003. Dòng máy cuốn cuốn tự động hàng đầu hiện nay của công ty bao gồm đầy đủ các ứng dụng sợi tổng hợp. Thông số kỹ thuật chính được tóm tắt trong bảng dưới đây:

Ngoài các thông số kỹ thuật đã được công bố, Jiaxing Shengbang còn khác biệt thông qua ba kết quả được ghi lại bởi khách hàng:

• Một nhà sản xuất POY Chiết Giang (2023) — Sau khi chuyển sang dòng SB-TW6 trên dây chuyền 96 vị trí, nhà máy đã ghi nhận tỷ lệ đứt gãy đầu sợi giảm 42% trên một triệu mét và loại bỏ một người vận hành đổ sợi mỗi ca.
• Cơ sở nylon-6 Phúc Kiến (2022) — Điều khiển vòng kín độ căng chính xác cắt giảm sự biến đổi từ chối trong gói từ CV 1,8% đến CV 0,7%, trực tiếp cải thiện hiệu quả dệt xuôi dòng.
• Máy cuộn vải thun tùy chỉnh (2024) — Jiaxing Shengbang đã thiết kế một biến thể cuộn dây bề mặt với phần mềm chống ruy-băng cho một khách hàng ở Giang Tô, đạt được lỗi cuộn dây bằng 0 trong thời gian đánh giá 6 tháng.

Tất cả các thiết bị cuốn cuộn tự động Gia Hưng Shengbang đều hỗ trợ khoảng cách trục xoay tùy chỉnh, thông số kỹ thuật của ống cuộn và tích hợp với các hệ thống SCADA cấp nhà máy hiện có theo yêu cầu.

Cách chọn bộ cuộn dây phù hợp: Hướng dẫn thực hành

Sử dụng danh sách kiểm tra sau đây khi chỉ định máy cuốn cuộn. Hãy thực hiện từng điểm quyết định theo thứ tự—những lựa chọn sớm sẽ hạn chế những lựa chọn sau.

Danh sách kiểm tra lựa chọn

1. Loại sợi và phạm vi denier — Xác định phạm vi polyme (PET, PA6, PP, spandex) và denier (ví dụ: 30–150 D đối với FDY). Điều này xác định độ nhạy căng và giới hạn ma sát của hệ thống chuyển động ngang.
2. Tốc độ dòng tối đa — Điều chỉnh tốc độ định mức của máy đánh ống phù hợp với thông lượng bơm quay của bạn với biên độ an toàn 10–15%. Đường dây 4.500 m/phút phải sử dụng máy quấn có tốc độ tối thiểu là 5.000 m/phút.
3. Trọng lượng gói hàng yêu cầu và định dạng suốt chỉ — Gói POY tiêu chuẩn là 5–10 kg; Gói BCF có thể đạt tới 25 kg. Xác nhận đường kính bên trong của ống (phổ biến là 47 mm, 54 mm, 76 mm hoặc 110 mm).
4. Mức độ tự động hóa - Đánh giá chi phí lao động theo ca. Nếu chi phí nhân công mỗi ca vượt quá 80 USD hoặc nếu bạn chạy 3 ca, thì máy lên ống tự động sẽ thu hồi vốn trong vòng chưa đầy 18 tháng.
5. Cơ chế di chuyển ngang — Trục tang trống có rãnh phù hợp với tốc độ tiêu chuẩn; Yêu cầu di chuyển ngang bằng cam hoặc di chuyển ngang bằng điện tử có độ chính xác trên 4.000 m/phút hoặc khi phải ngăn chặn cuộn dây.
6. Yêu cầu tích hợp — Xác nhận giao thức bus điều khiển (Profibus, EtherNet/IP, Modbus TCP) và liệu máy cuộn có phải nhận tín hiệu tốc độ thời gian thực từ một thiết bị bảo vệ ngược dòng hay không.
7. Dấu chân và chiều cao trần — Máy cuộn tháp pháo có 8 vị trí trục chính yêu cầu diện tích sàn khoảng 1.200 mm × 900 mm trên mỗi thiết bị; chiều cao trần phải cho phép hết vòng cung suốt chỉ (khoảng hở tối thiểu 2.400 mm).

Ví dụ về cấu hình được đề xuất

Đối với dây chuyền FDY 48 vị trí điển hình chạy PET (ví dụ: ở tốc độ 4.200 m/phút), tháp pháo trục chính Gia Hưng Shengbang, servo AC, di chuyển ngang điện tử, HMI của Siemens là cấu hình được khuyến nghị. Đối với các dây chuyền trên 5.000 m/phút hoặc trong đó CV từ chối là KPI chất lượng chính, việc nâng cấp lên tháp pháo tùy chỉnh do Gia Hưng Shengbang thiết kế là lựa chọn tốt nhất.

Tiến hành cài đặt, vận hành và vận hành máy cuộn

Việc lắp đặt đúng sẽ ảnh hưởng trực tiếp đến chất lượng cuộn dây dài hạn. Thực hiện theo các bước sau trong quá trình vận hành:

1. Lên cấp — Sử dụng mức chính xác (độ chính xác 0,02 mm/m) để xác minh trục trục chính nằm ngang. Độ nghiêng lớn hơn 0,05 mm/m sẽ gây ra hiện tượng dịch chuyển sợi dọc trục và các gói hình nón.
2. Căn chỉnh với các vị thần — Đường ren từ tấm lót cuối cùng đến thanh dẫn hướng ngang phải đi vào bộ quấn một góc 0° ± 0,5° trong mặt phẳng ngang. Sự lệch hướng gây ra hiện tượng tích tụ cạnh.
3. Hiệu chuẩn lực căng ban đầu — Nạp suốt chỉ trống, chạy trục xoay ở tốc độ 50% tốc độ mục tiêu và so sánh đầu ra của cảm biến tải trọng với máy đo độ căng đã hiệu chỉnh được đặt nội tuyến. Điều chỉnh mức tăng servo cho đến khi hai số đọc khớp nhau trong phạm vi tiêu chuẩn.
4. Kiểm tra chu trình Doff — Chạy các khoảng thời gian nhất định (ví dụ: 10) chu kỳ đổ sợi tự động không có sợi trước khi xâu chuỗi. Xác minh thời gian lập chỉ mục của tháp pháo và lưỡi chốt bắt ăn khớp hoàn toàn trong mỗi chu kỳ.
5. Thông số chạy sản xuất đầu tiên — Bắt đầu ở mức 80% tốc độ mục tiêu. Đặt áp suất cuộn tiếp điểm ở 12–15 N cho POY hoặc 8–10 N cho vải thun . Tăng tốc độ theo mức tăng 5% trong khi theo dõi chỉ số căng thẳng và hình dạng gói hàng.

Thực tiễn tốt nhất về hoạt động hàng ngày

• Kiểm tra độ mòn dẫn hướng ngang hàng ngày; thay thế khi độ sâu rãnh vượt quá ngưỡng an toàn để tránh bị xước sợi.
• Kiểm tra nhật ký xu hướng căng thẳng HMI khi bắt đầu mỗi ca; độ lệch vượt quá ngưỡng an toàn so với đường cơ sở cho thấy có vấn đề về ổ trục, dây đai hoặc thanh dẫn hướng cần được điều tra trước khi chúng gây ra đứt đầu.
• Giữ bề mặt cuộn tiếp xúc sạch sẽ; thường xuyên sử dụng khí nén để loại bỏ cặn bay và hoàn thiện cặn (ví dụ: cứ sau 2 giờ hoặc lâu hơn) trên các dây chuyền có hàm lượng denier cao.

Bảo trì, bảo dưỡng và khắc phục sự cố

Một lịch trình bảo trì có cấu trúc là cách tiết kiệm chi phí nhất để kéo dài thời gian sử dụng máy cuộn. Jiaxing Shengbang khuyến nghị các khoảng thời gian sau dựa trên dữ liệu thực địa từ hơn 1000 đơn vị được lắp đặt:

Kế hoạch bảo trì theo lịch trình

• hàng ngày: Rãnh ngang sạch; xác minh chỉ số căng thẳng; kiểm tra hành trình của cánh tay đòn.
• hàng tuần: Bôi trơn vòng bi trục chính (dầu trục chính ISO VG 32, 0,5 ml mỗi trục chính); kiểm tra độ căng của đai trên bộ truyền động cuộn tiếp điểm; làm sạch màn hình HMI và xác minh nhật ký cảnh báo.
• hàng tháng: Kiểm tra độ đảo toàn bộ trục chính (dung sai tối đa: 0,008 mm TIR); bu lông khóa tháp pháo kiểm tra mô-men xoắn; xác minh các thông số ổ đĩa servo dựa trên hồ sơ vận hành.
• Hàng năm: Thay thế vòng bi trục chính (Được ủy quyền bởi ESKY của Đức và do Jiaxing Shengbang sản xuất); xây dựng lại cơ cấu cam ngang; thực hiện kiểm tra cách điện đầy đủ của động cơ servo.

Các lỗi thường gặp và giải pháp

• Cuộn dây ruy băng (lớp phủ cuộn dây) — Nguyên nhân: tỷ lệ di chuyển ngang bị khóa gần số nguyên. Giải pháp: kích hoạt tham số phần mềm chống tạo mẫu (độ chính xác từng bước); điều chỉnh tốc độ di chuyển ngang ± 0,3%.
• Tích tụ cạnh trên gói — Nguyên nhân: dẫn hướng lệch hoặc rãnh ngang bị mòn. Giải pháp: căn chỉnh lại đường dẫn luồng; thay thế thanh dẫn hướng ngang nếu độ sâu rãnh vượt quá 0,15 mm.
• Săn tìm lực căng (đọc lực căng dao động) — Nguyên nhân: độ lợi servo quá cao hoặc ổ bi tiếp điểm bị mòn. Giải pháp: giảm P-gain 10%; đo độ đảo tiếp điểm; thay thế ổ trục nếu độ đảo vượt quá 0,02 mm.
• Lỗi Doff/chuyển khoản bị lỡ — Nguyên nhân: lưỡi gạt bị mòn hoặc tốc độ định vị tháp pháo thấp. Giải pháp: thay lưỡi dao; xác nhận áp suất thủy lực hoặc servo đáp ứng thông số kỹ thuật (thường ≥6 bar đối với hệ thống thủy lực).
• gói hình nón — Nguyên nhân: trục chính bị nghiêng hoặc áp lực tiếp xúc không đồng đều. Giải pháp: chỉnh lại trục chính; xác minh tính đồng nhất của áp suất cuộn tiếp xúc trên toàn bộ chiều rộng gói bằng máy đo lực đã hiệu chuẩn.

Các nhà máy tuân theo báo cáo tiến độ đề xuất của Jiaxing Shengbang thời gian trung bình giữa các lần hỏng hóc (MTBF) vượt quá 14.000 giờ hoạt động trên máy cuộn dòng SB-TW—khoảng 19 tháng vận hành ba ca liên tục trước khi xảy ra bất kỳ sự cố ngừng hoạt động ngoài dự kiến nào.

Tác động của máy cuốn cuộn lên hiệu quả và chi phí sản xuất

Trường hợp tài chính cho một máy đánh ống tự động hiện đại được xây dựng dựa trên bốn đòn bẩy có thể đo lường được:

• Giảm lao động: Dây chuyền POY 96 vị trí đổ sợi thủ công yêu cầu 6 máy đổ sợi mỗi ca (3 ca = 18 FTE). Máy cuốn lên tự động giảm xuống còn 2 mỗi ca (6 FTE), tiết kiệm khoảng 180.000–320.000 USD/năm tùy thuộc vào mức lương địa phương.
• Giảm chất thải đứt gãy cuối: Giảm 1% tỷ lệ đứt đoạn trên dây chuyền FDY 48 vị trí chạy 4.000 m/phút giúp tiết kiệm khoảng 720 kg sợi thành phẩm mỗi ngày—ở mức 3,50 USD/kg, tức là Thu hồi được 920.000 USD/năm .
• Cải thiện năng suất chất lượng đầu tiên: Kiểm soát độ căng chặt chẽ hơn làm tăng tỷ lệ đóng gói chất lượng đầu tiên được cải thiện rất nhiều, có thể giảm đáng kể khối lượng nghiền lại và cải thiện tỷ lệ chấp nhận của khách hàng.
• Chu kỳ đổ sợi nhanh hơn: Việc ngừng hoạt động tự động ở mức 2 giây so với thời gian ngừng hoạt động thủ công là 45 giây giúp giảm 96% thời gian ngừng hoạt động ở mỗi vị trí, đóng góp thêm 0,4–0,8% thời gian hoạt động hiệu quả của dây chuyền.

Kết hợp lại, những cải tiến này thường mang lại một thời gian hoàn vốn đầy đủ từ 12–24 tháng về việc đầu tư máy cuộn tự động của Gia Hưng Shengbang, tùy thuộc vào quy mô dây chuyền và hiệu suất cơ bản hiện tại.

Xu hướng ngành và sự phát triển trong tương lai

Bốn hướng công nghệ đang định hình lại thiết kế máy đánh ống đến năm 2025–2028:

• Tốc độ trên 7.000 m/phút — Quy trình FDY thế hệ tiếp theo nhắm mục tiêu 7.500 m/phút. Để đạt được điều này cần có vòng bi trục tĩnh khí, thanh truyền ngang bằng sợi carbon và khả năng giảm rung chủ động trong cấu trúc tháp pháo. Jiaxing Shengbang hiện đang trong quá trình thử nghiệm thực tế nguyên mẫu SB-TW7 tại các cơ sở của đối tác.
• Giám sát chất lượng nội tuyến — Cảm biến đường kính gói hàng dựa trên laser và khả năng phát hiện sự bất thường về lực căng do AI điều khiển đang trở thành tiêu chuẩn. SB-TW6 của Gia Hưng Shengbang đã hỗ trợ xuất dữ liệu OPC-UA để tích hợp với nền tảng chất lượng MES và AI.
• Hiệu quả năng lượng — Bộ truyền động servo tái tạo phục hồi năng lượng phanh trong các giai đoạn giảm tốc. Trên các bộ cuốn cuộn tự động tốc độ cao, điều này có thể giảm mức tiêu thụ năng lượng trên mỗi trục quay từ 8–12% so với các bộ truyền động thông thường.
• Máy cuộn dây đa năng nhỏ gọn — Nhu cầu về máy cuộn 12 và 16 đầu trên các dây chuyền chuyên dụng có chiều rộng hẹp đang tăng lên, do các nhà sản xuất sợi tăng cường cáp quang và sợi nhỏ denier siêu mịn.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt giữa máy cuộn cuộn và máy cuộn thông thường là gì?

Máy cuộn cuộn nằm trong quy trình kéo sợi và phải tiếp nhận sợi trực tiếp từ máy kéo sợi ở tốc độ dây chuyền mà không dừng lại. Máy tua lại thông thường xử lý các gói đã được định dạng ngoại tuyến, ở tốc độ thấp hơn và có thể thay đổi. Các yêu cầu về độ căng, tốc độ và đổ sợi về cơ bản là khác nhau—máy cuốn cuộn phải hoạt động ổn định ở tốc độ 2.000–6.000 m/phút trong điều kiện sản xuất liên tục.

Câu hỏi 2: Làm thế nào để bạn kiểm soát độ căng để tránh quấn ruy băng (lớp phủ cuộn dây)?

Cuộn dây ruy-băng xảy ra khi tỷ lệ truyền ngang bằng hoặc gần bằng một phần hữu tỉ, làm cho các lớp liên tiếp nằm trên cùng một chuỗi xoắn. Giải pháp là thuật toán có độ chính xác từng bước (hoặc chống tạo mẫu), liên tục phối hợp tỷ lệ tốc độ di chuyển ngang một lượng nhỏ (thường là ± 0,1–0,5%) để ngăn chặn lớp phủ cuộn dây. Trên Gia Hưng Shengbang sử dụng các đơn vị cuộn dây, đây là tham số có thể định cấu hình trong HMI; phạm vi hoà sắc được khuyến nghị cho POY tiêu chuẩn là ± 0,25%.

Câu hỏi 3: Quá trình cài đặt và vận hành mất bao lâu và có hỗ trợ tại chỗ không?

Quá trình lắp đặt cuộn dây 8 trục tiêu chuẩn, bao gồm căn chỉnh, nối dây và thử nghiệm sản xuất, cần ít nhất 3–5 ngày làm việc. Gia Hưng Shengbang cử các kỹ sư nhà máy đi vận hành tại chỗ ở Trung Quốc đại lục; việc lắp đặt ở nước ngoài được hỗ trợ thông qua các đối tác dịch vụ địa phương được ủy quyền ở Đông Nam Á, Nam Á và Thổ Nhĩ Kỳ.

Q4: Cùng một máy cuộn có thể chạy cả POY và FDY không?

Về nguyên tắc, cùng một nền tảng phần cứng có thể quấn cả hai loại sợi, nhưng điểm đặt độ căng, áp lực cuộn tiếp xúc và góc ngang phải được tham số lại khi chuyển đổi sản phẩm. Jiaxing Shengbang cung cấp bộ lưu trữ công thức (tối đa 50 chương trình sản phẩm được đặt tên) trên HMI, cho phép một máy duy nhất chuyển đổi giữa các chương trình POY và FDY một cách dễ dàng và miễn là phạm vi tốc độ tương thích.

Câu 5: Thời gian giao phụ tùng thay thế là bao lâu?

Gia Hưng Shengbang duy trì bảo hành tồn kho phụ tùng tối thiểu 2 năm cho tất cả các mẫu sản xuất hiện tại. Các mặt hàng hao mòn nhanh (Nĩa sang số, thanh dẫn hướng di chuyển ngang, mâm cặp, vòng bi) được giữ trong kho để gửi đi trong cùng tuần. Bộ vòng bi trục chính và mô-đun truyền động servo thường được vận chuyển trên phạm vi quốc tế trong vòng 5–7 ngày làm việc.

Kết luận

Việc lựa chọn máy cuốn cuộn phù hợp là một trong những quyết định về thiết bị có đòn bẩy cao nhất mà nhà sản xuất sợi đưa ra. Sự lựa chọn giữa các loại máy đánh ống, xếp hạng tốc độ và mức độ tự động hóa quyết định trực tiếp đến chi phí lao động, tỷ lệ đứt sợi, năng suất chất lượng hàng đầu và cuối cùng là lợi nhuận của mỗi kg sợi được sản xuất.

Công ty TNHH Thiết bị Cơ khí Gia Hưng Shengbang cung cấp đầy đủ các loại máy cuộn cuộn tự động—từ cấp cơ bản cho dây chuyền POY đến nền tảng tốc độ cao cho FDY—được hỗ trợ bởi dữ liệu hiệu suất hiện trường đã được ghi lại, hỗ trợ vận hành tại chỗ và chuỗi cung ứng phụ tùng thay thế được đảm bảo.

Cho dù bạn đang chỉ định một dây chuyền kéo sợi mới, nâng cấp thiết bị đánh ống đã cũ hay khắc phục các vấn đề chất lượng kinh niên trên hệ thống lắp đặt hiện có, nhóm kỹ thuật Gia Hưng Shengbang có thể cung cấp đề xuất chi tiết phù hợp với loại sợi, tốc độ dây chuyền và mục tiêu tự động hóa cụ thể của bạn.

Liên hệ Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang để yêu cầu tư vấn lựa chọn máy đánh ống, bảng dữ liệu kỹ thuật chi tiết hoặc sắp xếp chuyến thăm nhà máy. Hãy truy cập trang web chính thức hoặc liên hệ trực tiếp với nhóm kỹ thuật bán hàng để thảo luận về các yêu cầu sản xuất của bạn và nhận đề xuất về máy cuốn cuộn tùy chỉnh.
