Giới thiệu

Trong thế giới máy dệt, Vòng bi Barmag đóng vai trò quan trọng trong việc đảm bảo hoạt động trơn tru và hiệu quả. Trong số các loại vòng bi khác nhau, một số vòng bi chuyên dụng nhất định được thiết kế để chịu được tốc độ cao và ứng suất cơ học của thiết bị dệt hiện đại. Việc lắp đặt đúng cách, bảo trì thường xuyên và khắc phục sự cố kịp thời là điều cần thiết để tối đa hóa hiệu suất và tuổi thọ của các bộ phận này.

Bài viết này nhằm mục đích cung cấp hướng dẫn toàn diện về các loại vòng bi này, bao gồm kỹ thuật lắp đặt, chiến lược bảo trì, phương pháp khắc phục sự cố phổ biến và tối ưu hóa hiệu suất trong môi trường đầy thách thức. Bằng cách làm theo những hướng dẫn này, người vận hành và kỹ thuật viên có thể đảm bảo thiết bị của họ hoạt động đáng tin cậy và ngăn ngừa thời gian ngừng hoạt động tốn kém.

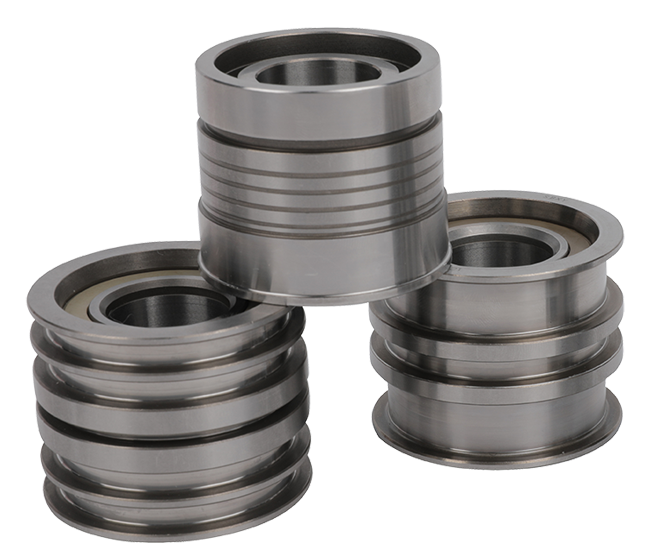

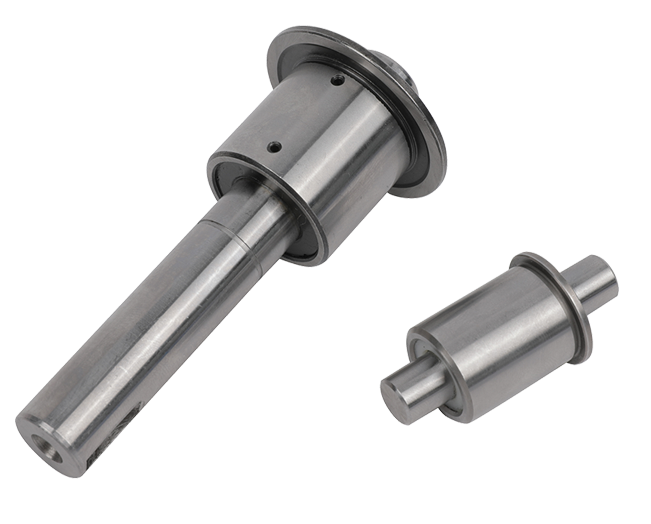

Khái niệm cơ bản về vòng bi Barmag

Vòng bi là bộ phận thiết yếu trong máy dệt, giúp quay trơn tru và giảm ma sát giữa các bộ phận chuyển động. Hiểu được cấu trúc, chức năng và yêu cầu vận hành của chúng là rất quan trọng để duy trì sản xuất hiệu quả.

Những vòng bi này thường được thiết kế để xử lý tốc độ cao, tải nặng và hoạt động liên tục. Các bộ phận chính bao gồm vòng trong và vòng ngoài, con lăn và vòng cách đảm bảo sự liên kết và phân bổ tải trọng phù hợp. Việc chọn đúng loại ổ trục cho một ứng dụng cụ thể phụ thuộc vào các yếu tố như khả năng chịu tải, tốc độ quay và điều kiện môi trường.

Ngoài ra, các điều kiện hoạt động như nhiệt độ, độ ẩm và ô nhiễm có thể ảnh hưởng đáng kể đến hiệu suất. Ví dụ, nhiệt độ cao có thể ảnh hưởng đến hiệu quả bôi trơn và tăng tốc độ mài mòn, trong khi việc tiếp xúc với bụi hoặc sợi có thể dẫn đến hỏng hóc sớm. Do đó, các biện pháp giám sát và phòng ngừa thích hợp là rất quan trọng để duy trì hiệu suất ổ trục tối ưu.

Bằng cách hiểu những điều cơ bản về các vòng bi này, người vận hành và nhân viên bảo trì có thể lập kế hoạch tốt hơn cho các quy trình lắp đặt, bảo trì và xử lý sự cố, đảm bảo độ tin cậy và tuổi thọ trong hoạt động dệt may.

Kỹ thuật lắp đặt vòng bi máy dệt

Chuẩn bị

Làm sạch ổ trục và vỏ thật kỹ để loại bỏ bụi, sợi và mảnh vụn.
Kiểm tra trục và vỏ xem có dấu hiệu hư hỏng hoặc mòn không.
Đảm bảo rằng tất cả các dụng cụ và thiết bị được sử dụng đều sạch sẽ và phù hợp để lắp ráp chính xác.

Phương pháp lắp đặt

Nhấn Fit: Sử dụng máy ép thủy lực hoặc cơ khí để tạo áp lực đều lên vòng ngoài của ổ trục. Tránh tác dụng lực trực tiếp vào vòng trong.
Phù hợp với nhiệt: Làm nóng ổ trục hoặc làm mát trục để đạt được độ khít chặt có thể làm giảm nguy cơ hư hỏng. Luôn tuân theo các giới hạn nhiệt độ được khuyến nghị để tránh biến dạng vật liệu.
Kiểm tra căn chỉnh: Đảm bảo rằng ổ trục được căn chỉnh hoàn hảo với trục và vỏ để ngăn chặn sự phân bổ tải không đồng đều.

Bôi trơn trong quá trình lắp đặt

Bôi đúng loại và lượng chất bôi trơn vào ổ trục trước và sau khi lắp đặt.
Bôi trơn quá mức hoặc bôi trơn dưới mức đều có thể làm giảm tuổi thọ vòng bi.

Bảng so sánh thông số vòng bi

tham số	Phạm vi / Giá trị được đề xuất	Ghi chú / Cân nhắc
Dung sai đường kính trục	±0,01mm	Đảm bảo độ ép hoặc nhiệt phù hợp
Dung sai lỗ khoan nhà ở	±0,02 mm	Ngăn chặn sự sai lệch và tải không đồng đều
Giải phóng mặt bằng trục (C0)	0,02 – 0,05mm	Điều chỉnh dựa trên nhiệt độ hoạt động và tải
Loại dầu bôi trơn	Mỡ hoặc dầu	Chọn dựa trên tốc độ, nhiệt độ và môi trường
Giới hạn nhiệt độ lắp đặt	≤80°C (để lắp nhiệt)	Tránh biến dạng vật liệu hoặc mài mòn sớm
Tốc độ vận hành	Lên tới 3000 vòng/phút	Đảm bảo loại vòng bi phù hợp với thông số kỹ thuật của máy

Hướng dẫn bảo trì vòng bi thiết bị dệt

Thực hành bảo trì chính

Kiểm tra thường xuyên: Kiểm tra vòng bi xem có tiếng ồn, độ rung hoặc nhiệt bất thường trong quá trình vận hành không. Tìm kiếm các dấu hiệu hao mòn, ăn mòn hoặc nhiễm bẩn có thể nhìn thấy được.
Quản lý bôi trơn: Áp dụng đúng loại và lượng chất bôi trơn tùy theo điều kiện hoạt động. Tránh bôi trơn quá mức, có thể dẫn đến nhiệt độ quá cao hoặc bôi trơn dưới mức, làm tăng tốc độ mài mòn.
Vệ sinh: Định kỳ làm sạch vòng bi và các khu vực xung quanh để loại bỏ sợi, bụi và mảnh vụn. Đảm bảo rằng dung môi làm sạch tương thích với vật liệu ổ trục và chất bôi trơn.
Giám sát nhiệt độ: Theo dõi nhiệt độ vận hành vòng bi thường xuyên. Thực hiện hành động phòng ngừa nếu nhiệt độ vượt quá giới hạn khuyến nghị để tránh hư hỏng sớm.

Bảng lịch trình bảo trì vòng bi

Nhiệm vụ bảo trì	Tần số	Chi tiết / Ghi chú
Kiểm tra trực quan	hàng tuần	Kiểm tra độ mòn, bụi bẩn và độ rung bất thường
Bổ sung dầu bôi trơn	hàng tháng	Tuân theo hướng dẫn của nhà sản xuất hoặc thiết bị
Vệ sinh	hàng tháng	Loại bỏ bụi, sợi và mảnh vụn khỏi vỏ
Kiểm tra nhiệt độ	hàng tuần	Đảm bảo nhiệt độ hoạt động nằm trong giới hạn
Kiểm tra căn chỉnh	Hàng quý	Kiểm tra sự thẳng hàng của trục và ổ trục
Kiểm tra hiệu suất đầy đủ	Hàng năm	Kiểm tra tất cả các vòng bi và thay thế nếu cần thiết

Hướng dẫn thay thế vòng bi máy vẽ

Các bước thay thế vòng bi

Xác định nhu cầu thay thế: Các dấu hiệu bao gồm tiếng ồn bất thường, độ rung quá mức, nhiệt độ hoạt động tăng hoặc hao mòn rõ rệt. Kiểm tra thường xuyên có thể giúp xác định khi nào cần thay thế.
Chuẩn bị thiết bị: Tắt máy và ngắt kết nối nguồn điện. Làm sạch khu vực xung quanh để tránh ô nhiễm trong quá trình thay thế.
Tháo vòng bi cũ: Nới lỏng các bu lông hoặc vật giữ cố định một cách cẩn thận. Sử dụng dụng cụ kéo hoặc máy ép thủy lực thích hợp để tháo ổ trục mà không làm hỏng trục.
Kiểm tra trục và vỏ: Kiểm tra độ mòn, ăn mòn hoặc biến dạng. Sửa chữa hoặc thay thế các bộ phận nếu cần thiết trước khi lắp ổ trục mới.
Lắp vòng bi mới: Sử dụng phương pháp lắp ép hoặc lắp nhiệt tùy theo loại ổ trục. Đảm bảo căn chỉnh chính xác để tránh phân phối tải không đồng đều.
Bôi trơn và kiểm tra: Áp dụng chất bôi trơn được khuyến nghị. Trước tiên hãy xoay máy bằng tay để kiểm tra chuyển động trơn tru trước khi vận hành hoàn toàn.

Bảng quy trình thay thế vòng bi

Bước	Chi tiết hành động	Công cụ/Ghi chú
Kiểm tra	Xác định các dấu hiệu hao mòn hoặc hư hỏng	Kiểm tra tiếng ồn, phân tích độ rung
Chuẩn bị	Tắt máy, vệ sinh khu vực làm việc	Găng tay bảo hộ, vải sạch
Loại bỏ vòng bi	Nới lỏng bu lông, sử dụng máy kéo hoặc máy ép thủy lực	Tránh tác dụng lực lên vòng trong
Kiểm tra trục/vỏ	Kiểm tra độ mòn, ăn mòn hoặc biến dạng	Đo dung sai
Lắp đặt vòng bi mới	Phù hợp với báo chí hoặc phù hợp với nhiệt, đảm bảo căn chỉnh phù hợp	Máy ép thủy lực, sưởi ấm/làm mát khi cần thiết
Bôi trơn & Kiểm tra	Tra dầu bôi trơn, xoay máy bằng tay	Kiểm tra hoạt động trơn tru và phân phối tải

Khắc phục sự cố vòng bi thường gặp trong máy dệt

Các vấn đề và giải pháp vòng bi thường gặp

Tiếng ồn quá mức: Thường do bôi trơn không đủ, nhiễm bẩn hoặc lệch trục. Giải pháp: Kiểm tra độ bôi trơn, làm sạch ổ trục và căn chỉnh lại nếu cần.
Quá nóng: Nguyên nhân là do tải quá mức, ma sát hoặc bôi trơn không đủ. Giải pháp: Giảm tải vận hành, đảm bảo bôi trơn thích hợp và kiểm tra hư hỏng ổ trục.
Rung: Có thể là do trục lệch, vòng bi bị mòn hoặc tải trọng không cân bằng. Giải pháp: Cân bằng tải, kiểm tra độ thẳng trục và thay thế các ổ bi bị mòn.
Mặc sớm: Do ô nhiễm, lắp đặt không đúng cách hoặc nhiệt độ hoạt động cao. Giải pháp: Cải thiện khả năng bịt kín, thực hiện đúng quy trình lắp đặt và theo dõi nhiệt độ.

Bảng khắc phục sự cố vòng bi

vấn đề	Nguyên nhân có thể	Hành động được đề xuất
Tiếng ồn quá mức	Bôi trơn kém, ô nhiễm	Làm sạch ổ trục, tra dầu bôi trơn đúng cách, kiểm tra độ thẳng hàng
Quá nóng	Tải quá mức, ma sát, bôi trơn thấp	Giảm tải, kiểm tra dầu bôi trơn, kiểm tra ổ trục
Rung	Độ lệch, vòng bi mòn, mất cân bằng	Căn chỉnh lại trục, cân bằng tải, thay thế ổ bi hư hỏng
Mặc sớm	Ô nhiễm, lắp đặt kém, nhiệt độ cao	Cải thiện việc niêm phong, lắp đặt chính xác, theo dõi nhiệt độ
Rò rỉ dầu bôi trơn	Lỗi bịt kín hoặc chất bôi trơn dư thừa	Thay phớt, sử dụng đúng lượng bôi trơn

Tối ưu hóa hiệu suất trong môi trường nhiệt độ cao

Các chiến lược tối ưu hóa chính

Chọn chất bôi trơn nhiệt độ cao: Sử dụng chất bôi trơn được thiết kế đặc biệt để chịu được nhiệt độ cao mà không bị hỏng. Đảm bảo bôi đúng số lượng để tránh bôi trơn quá mức và thiếu bôi trơn.
Theo dõi nhiệt độ hoạt động: Thường xuyên kiểm tra nhiệt độ vòng bi và các bộ phận xung quanh. Thực hiện các biện pháp phòng ngừa nếu nhiệt độ đạt đến giới hạn tối đa được khuyến nghị.
Cải thiện tản nhiệt: Lắp đặt hệ thống làm mát hoặc tản nhiệt nếu có thể để giảm tải nhiệt độ cho vòng bi. Đảm bảo đủ luồng không khí xung quanh vỏ ổ trục.
Sử dụng Vòng bi được thiết kế cho nhiệt độ cao: Vòng bi có vật liệu giữ được độ cứng và tính toàn vẹn của cấu trúc ở nhiệt độ cao được ưu tiên. Xem xét các vòng bi có vòng đệm tăng cường để ngăn ngừa ô nhiễm dưới tác dụng của nhiệt.

Bảng so sánh tối ưu hóa nhiệt độ cao

Chiến lược tối ưu hóa	Phương pháp đề xuất	Lợi ích/Lưu ý
Lựa chọn chất bôi trơn	Dầu hoặc mỡ chịu nhiệt độ cao	Giảm sự cố và mài mòn chất bôi trơn
Giám sát nhiệt độ	hàng tuần or real-time sensors	Phát hiện quá nhiệt trước khi hư hỏng xảy ra
Tản nhiệt	Hệ thống làm mát, tăng cường luồng không khí	Duy trì nhiệt độ hoạt động ổn định
Lựa chọn vật liệu ổ trục	Vòng bi bằng thép hoặc gốm chịu nhiệt	Duy trì độ bền cơ học ở nhiệt độ cao
Cải thiện con dấu	Con dấu nhiệt độ cao	Ngăn chặn ô nhiễm và rò rỉ chất bôi trơn

Kết luận và khuyến nghị

Trong máy dệt, Vòng bi Barmag đóng một vai trò quan trọng trong việc đảm bảo hoạt động trơn tru, giảm ma sát và duy trì độ tin cậy chung của thiết bị. Lắp đặt đúng cách, bảo trì thường xuyên, khắc phục sự cố kịp thời và tối ưu hóa hiệu suất trong môi trường nhiệt độ cao đều là những biện pháp cần thiết để tối đa hóa tuổi thọ và hiệu quả của chúng.

Bằng cách làm theo các hướng dẫn được nêu trong bài viết này—bao gồm các kỹ thuật lắp đặt, quy trình bảo trì, quy trình thay thế, phương pháp khắc phục sự cố và tối ưu hóa nhiệt độ cao—người vận hành và kỹ thuật viên có thể ngăn chặn thời gian ngừng hoạt động ngoài dự kiến, giảm chi phí sửa chữa và duy trì chất lượng sản xuất ổn định.

Các khuyến nghị chính bao gồm:

Luôn đảm bảo lắp đặt chính xác bằng phương pháp ép hoặc lắp nhiệt và căn chỉnh thích hợp.
Thực hiện lịch bảo trì thường xuyên, bao gồm bôi trơn, làm sạch, kiểm tra và theo dõi nhiệt độ.
Giải quyết kịp thời mọi dấu hiệu tiếng ồn, độ rung, quá nhiệt hoặc hao mòn thông qua khắc phục sự cố hệ thống.
Tối ưu hóa hiệu suất ổ trục trong môi trường nhiệt độ cao bằng cách sử dụng chất bôi trơn chịu nhiệt, hệ thống giám sát, khả năng tản nhiệt được cải thiện và vật liệu ổ trục phù hợp.

Tóm lại, hiểu và quản lý Vòng bi Barmag cho phép người vận hành máy dệt nâng cao hiệu quả hoạt động, kéo dài tuổi thọ thiết bị và đạt được hiệu suất đáng tin cậy trong nhiều điều kiện một cách hiệu quả. Sự quan tâm đúng mức đến các vòng bi này không chỉ là biện pháp phòng ngừa mà còn là yếu tố then chốt để duy trì hoạt động sản xuất dệt trơn tru và không bị gián đoạn.

Câu hỏi thường gặp

1. Lợi ích chính của việc sử dụng vòng bi Barmag trong máy dệt là gì?

Vòng bi Barmag rất cần thiết để đảm bảo vận hành trơn tru, giảm ma sát và duy trì độ tin cậy trong máy dệt. Việc lắp đặt, bảo trì và tối ưu hóa hiệu suất đúng cách cho phép các vòng bi này hoạt động hiệu quả ngay cả trong điều kiện tốc độ cao hoặc nhiệt độ cao. Tại Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang , chúng tôi tận dụng thiết bị tiên tiến của mình để sản xuất, kiểm tra và thử nghiệm máy kéo sợi, bao gồm hiệu chuẩn nhiệt độ cho tấm lót nóng của Barmag, đảm bảo rằng tất cả vòng bi được sử dụng trong máy của chúng tôi đều đáp ứng các tiêu chuẩn hiệu suất cao nhất.

2. Làm cách nào tôi có thể đảm bảo tuổi thọ và hiệu suất tối ưu của vòng bi trong máy dệt của mình?

Bảo trì thường xuyên, khắc phục sự cố kịp thời và cài đặt cẩn thận là rất quan trọng. Điều này bao gồm bôi trơn thích hợp, kiểm tra căn chỉnh, theo dõi nhiệt độ và thay thế khi có dấu hiệu hao mòn. Tại Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang , Phòng R&D, Phòng Sản xuất và thiết bị phủ plasma và CNC tiên tiến của chúng tôi hỗ trợ phát triển và bảo trì vòng bi và máy kéo sợi, cho phép khách hàng đạt được hiệu suất đáng tin cậy và lâu dài.

3. Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang có cung cấp dịch vụ thử nghiệm hoặc hỗ trợ cho vòng bi Barmag và máy kéo sợi không?

Đúng. Công ty TNHH Thiết bị cơ khí Gia Hưng Shengbang là một công ty công nghệ toàn diện chuyên phát triển, sản xuất, kinh doanh và bảo trì các bộ phận chính và máy kéo sợi. Chúng tôi cũng cung cấp phòng thí nghiệm R&D và phòng thí nghiệm kéo sợi để khách hàng có thể tự mình tiến hành thử nghiệm kéo sợi. Với công nghệ, thiết bị và chi nhánh tiên tiến của chúng tôi tại Thượng Hải và Nam Thông, cũng như sự hợp tác với Công ty TNHH Kỹ thuật Công nghệ Panguhai Thượng Hải và Công ty TNHH Công nghệ Vật liệu Mới Haian Jingtong , chúng tôi cung cấp cả hỗ trợ kỹ thuật và cơ hội thử nghiệm thực hành để đảm bảo sử dụng tối ưu vòng bi Barmag và các bộ phận máy móc khác.
